充电器老化解决方案

一、充电器老化目的

（一）充电器的电路设计存在缺陷，在老化测试过程中可能会出现过热、短路等问题，及时发现并剔除可避免不合格产品流入市场

（二）在高温环境中，充电器的电子元件可能出现性能衰减情况，通过老化测试系统对产品的使用进行模拟，监控产品的性能变化

（三）对产品进行一定次数的充放循环后，充电效率明显下降，制造商可以对电器的电路或电池管理系统进行改进，以延长其使用寿命

（四）测试发现充电器在某些环境条件下容易出现过热问题，制造商可以改进散热设计，提高充电器的散热性能

（五）过载、短路等，评估充电器的安全性能和保护功能的可靠性，确保充电过程安全可靠

（六）验证充电器在长时间使用和充电过程中的温度变化情况，确保其在安全的温度范围内工作

【概括】

1.验证产品质量、模拟实际使用条件、预测寿命和可靠性、产品改进和优化

2.满足特定测试目的：循环寿命测试、充电效率测试、安全性能测试、温度测试

【产品行业相关认证】

3C认证，多重保护（其中提及过流保护、短路保护、过火保护、过温保护、电芯保护、过压保护、超功率保护、雷击保护）需要符合以上条件，则须对产品实施老化测试等技术手段，确保产品符合合格条件。

二、充电器智能老化测试系统

（二）基本信息

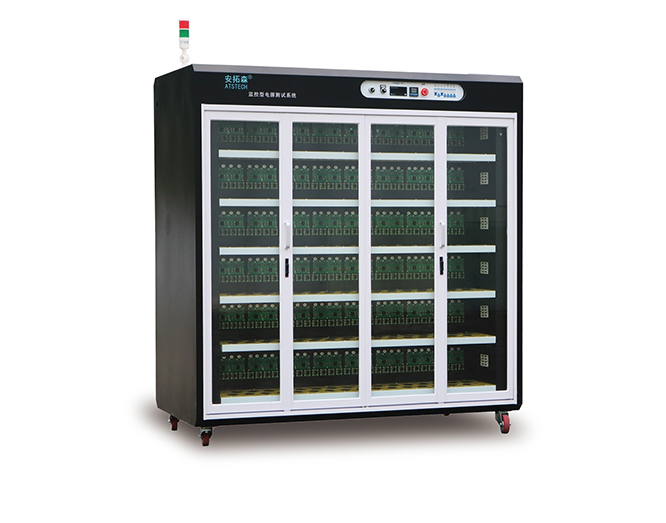

1.名称：恒温型快充智能老化柜

2.型号：ATS23075-384

3.适用产品：充电器、电源适配器、移动电源、无线充

4老化功率：75W

5.位数：384位

6.通道8CH

7.层数：6层

8.台车结构材质：钣金结构，烧瓷漆精细加工制成

9.外型尺寸：2000L*1930H*750（mm）/客户定制

（三）产品特点

1.监控测试产品过压、过流、过温等安全性问题，方便制造商筛选出不合格产品

2.CC恒流，CV恒压双模式选择

3.CC负载模式下可通道串联或者并联，满足多种功率产品扩展

4.内阻烟雾侦测报警、超温报警、漏电保护等功能

5.支持QC2.0，QC3.0，QC4+，PD3.0+USBpps，MTK，FCP，SCP等

6.配合电源老化监控软件使用，具有咯阿华数据记录储存，导出分析功能

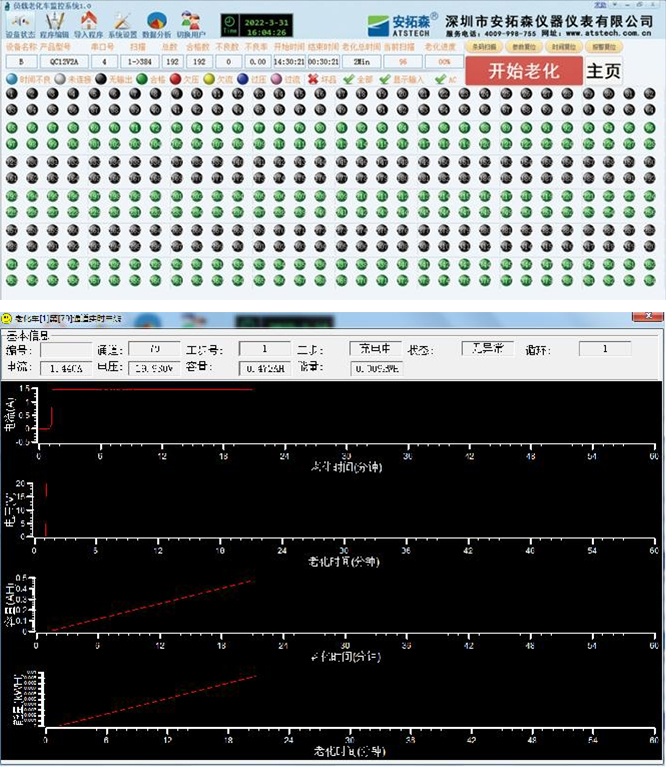

【软件界面如图】

每个通道对应的位置，由不同颜色显示产品老化情况

【实时曲线图】便于直观监控电压电流等时间变化

（二）被测产品输入方式：万用插座/音箱线夹/USB/TYPE/-C，也可按客户需求定制

（三）高电压1-60V，大电流0.05-7A/CH，电压、电流测量精度±（1%+0.1%FS）高，模块采用6位半标准仪系统自动校准。保 证各通道测量精度准确。

（四）模组（供电、隔离、水泥电阻）

（五）温控

1.钣金可视推门结构为叠式玻璃门，负载区采用匀风系统特别设计的平面热风运风，底部回风，侧面出风的循环概念，使热风完全在老化房内部流动。其加热方式由温控器，温度传感器，加热棒之间传达进行产品区加热，温度可以做到最低室内温度，最高60°C，再通过电脑老化软件监控产品的耐温。
