基本EMI预合规性及故障排除技术

如果您是从事电源电子产品工作的，迟早要了解EMI，有兴趣学习了解的朋友欢迎交流探讨，以便为以后解决难题做好准备。问题总是会让您措手不及，您也没有那么多时间来了解解决问题的方法。如果能在设计阶段早期时候就开始考虑相关问题，并针对其进行设计，您就能开发出一些工具，这些工具有一天将帮助您快速响应并解决问题，或者在问题成形前对其进行识别。

什么是EMI?EMI代表“电磁干扰”，一直用于描述当前使用的现代电源电子系统中观察到的多种不同噪声现象。“干扰”一词现在用得有些不严谨。干扰是指某一设备的实际工作受到另一设备或外界信号源的破坏。除非描述出预防装置、方法或测试,否则术语EMI一般不意味着实际干扰。

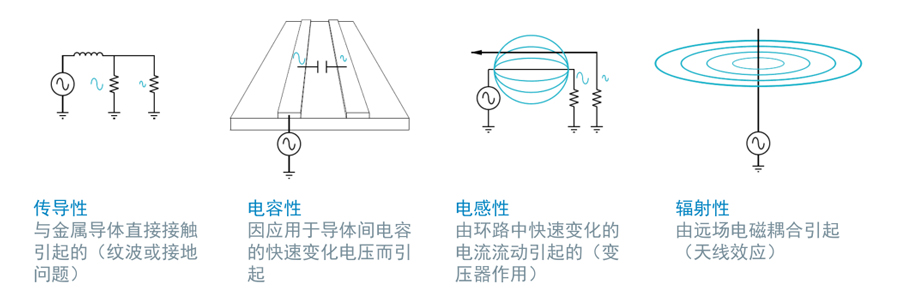

EMI如何耦合?电子系统中有四个基本噪声耦合机制

EMI的两个基本类型:

-辐射EMI，在远场使用天线测量、

-传导EMI，在电源入口端使用线路电阻稳定网络(LISN)测量。

传导EMI有两大类(本期研讨会的重点):

差模噪声(有时称作“正态模式”)

-共模噪声

布局很重要!

寄生电感出现ESL时，将限制电容的高频率性能!

若PCB布局不做到优化滤波器的性能，可使您的滤波器需要更多级。

没有专用接地层的双面PCB，很难实现最佳滤波效果。

您还可以为每个互连通孔和迹线的电感及电阻建模。

提取寄生电感和电阻，对于了解潜在的EMI来源(振铃)以及EMI滤波器的整体性能十分重要。
